無料で使える「物理シミュレーション」ソフト
|
I/O編集部 編
2026年 4月28日発売
A5判
224ページ
定価 ￥3,520（本体 ￥3,200）
|
|
ISBN978-4-7775-2335-1 C3004 ￥3200E
|
 |
「PrePoMax」は、高性能なオープンソースCAEソルバー「CalculiX」をベースに、扱いやすいGUIを備えたフリーの構造解析ツールです。
本書は、そのPrePoMaxを使って構造解析を実践的に学ぶための日本語解説書であり、難解な理論よりも、実際に操作しながら結果を得ることを重視しています。
今回の改訂では最新版環境Ver.2.4.0に対応し、現行の利用環境に即した内容へ更新します。
|
|

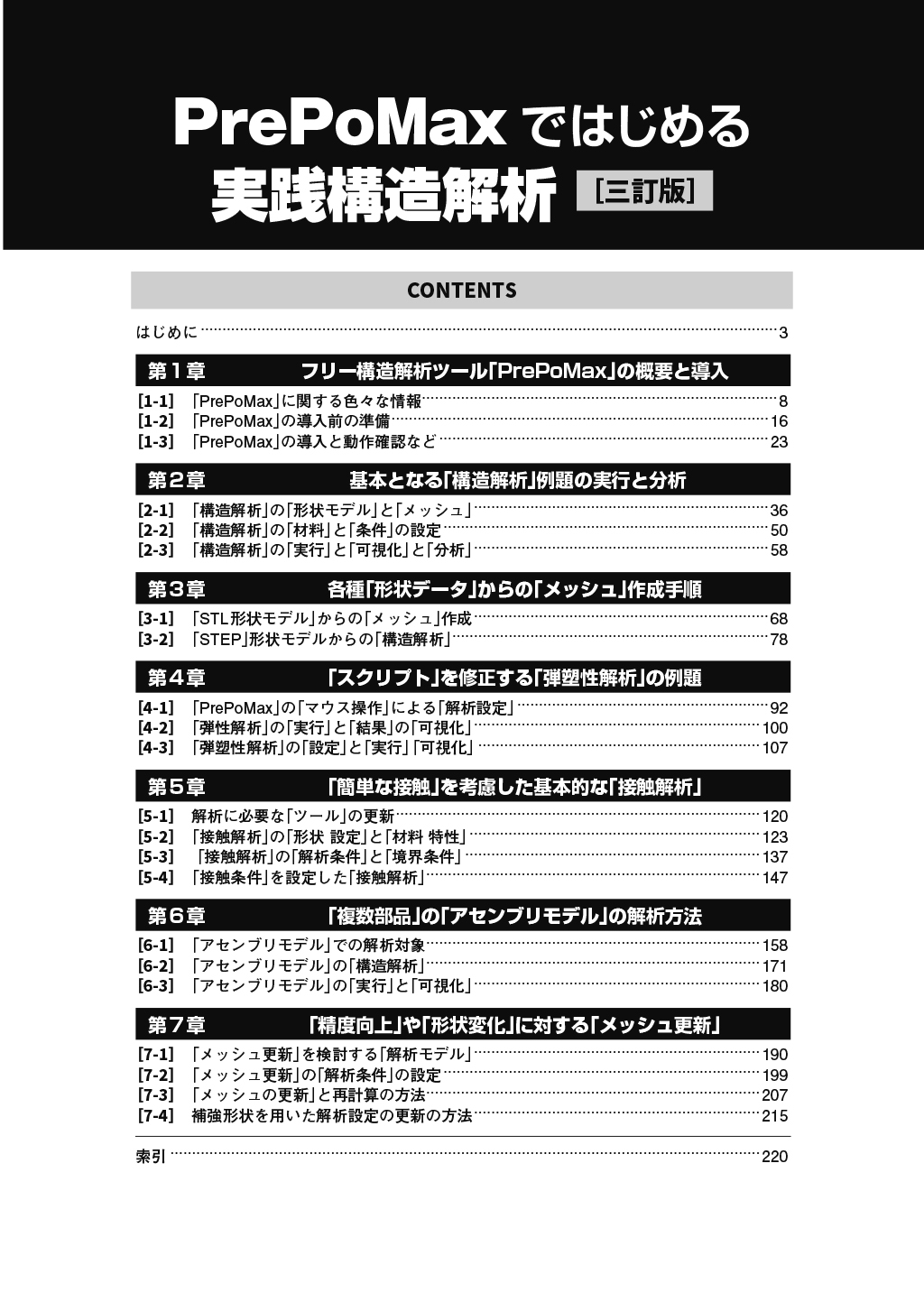

| ■ 主な内容 ■ |
|
はじめに
フリー構造解析ツール「PrePoMax」の概要と導入
- ［1-1］ 「PrePoMax」に関する色々な情報
- ［1-2］ 「PrePoMax」の導入前の準備
- ［1-3］ 「PrePoMax」の導入と動作確認など
基本となる「構造解析」例題の実行と分析
- ［2-1］ 「構造解析」の「形状モデル」と「メッシュ」
- ［2-2］ 「構造解析」の「材料」と「条件」の設定
- ［2-3］ 「構造解析」の「実行」と「可視化」と「分析」
各種「形状データ」からの「メッシュ」作成手順
- ［3-1］ 「STL形状モデル」からの「メッシュ」作成
- ［3-2］ 「STEP」形状モデルからの「構造解析」
「スクリプト」を修正する「弾塑性解析」の例題
- ［4-1］ 「PrePoMax」の「マウス操作」による「解析設定」
- ［4-2］ 「弾性解析」の「実行」と「結果」の「可視化」
- ［4-3］ 「弾塑性解析」の「設定」と「実行」「可視化」
「簡単な接触」を考慮した基本的な「接触解析」
- ［5-1］ 解析に必要な「ツール」の更新
- ［5-2］ 「接触解析」の「形状 設定」と「材料 特性」
- ［5-3］ 「接触解析」の「解析条件」と「境界条件」
- ［5-4］ 「接触条件」を設定した「接触解析」
「複数部品」の「アセンブリモデル」の解析方法
- ［6-1］ 「アセンブリモデル」での解析対象
- ［6-2］ 「アセンブリモデル」の「構造解析」
- ［6-3］ 「アセンブリモデル」の「実行」と「可視化」
「精度向上」や「形状変化」に対する「メッシュ更新」
- ［7-1］ 「メッシュ更新」を検討する「解析モデル」
- ［7-2］ 「メッシュ更新」の「解析条件」の設定
- ［7-3］ 「メッシュの更新」と再計算の方法
- ［7-4］ 補強形状を用いた解析設定の更新の方法
索引
|
|
|
|
