■ 本書サポート情報
サンプルプログラムのダウンロード (更新2020年08月27日)
本書のサンプルプログラムは、以下からダウンロードできます。
7/8 「小分けバージョンKicadデータ」の追加。
8/14 「2刷用ダウンロードファイル」の追加
8/27 サンプルプログラムの更新・統合
2021/2/12 「よくある質問」の追加。
※ZIPファイルを開くためのパスワードは、本書に掲載しています。
※サンプルの使用にあたって生じたトラブルは、著者および工学社は一切の責任を負いません。また、サンプルなどは著作権法により保護されています。個人で利用する目的以外には利用できません。ネットワークへのアップロードなどは、著者の許可無く行なうことはできません。
［よくある質問］
① P103の回路チェックを実施すると、
「ピンは他のピンに接続されていますが、駆動するピンがありません」
とエラーがでる
当エラーにつきましては特に問題はありません。
そのまま進めていただきますようお願いいたします。

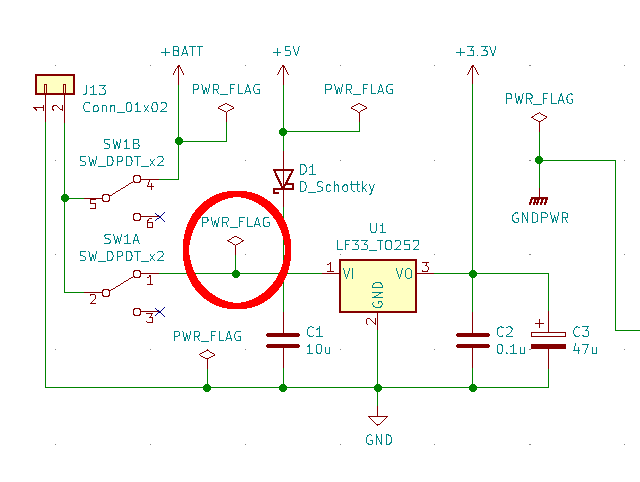

もし気になるようでしたら図のようにV1端子に直接「PWR_FLAG]を追加してください。
②ダウンロードファイルの回路図でESP32のピン3とGNDPWRが接続されていて、チェックでエラーが出る。
「GNDPWR」には接続せずに進めていただきますようお願いいたします。
パターン設計の最後のところで接続します。（P114）
信号系とモーター系のグランドを1か所のみで接続したいためです。
